抗震支吊架和减震支吊架区别是什么？

机电抗震支架系统是牢固连接于已做抗震设计的建筑结构体的管路、槽系统及设备，以地震力为主要荷载的支架系统，原有一般意义的支吊架系统是以重力为主要荷载的支架系统，这两种支架系统的设置并不重复而是相辅相成的。加装抗震支架系统管路的各点位移较未安装抗震支架者降低5~ 10倍，有效的提高了管路系统的抗震性能。

抗震支吊架和减震支吊架区别

1、抗震支吊架是以地震力为主要荷载的抗震支架系统，针对的是遭遇到设防烈度的地震时能将管道及设备产生的地震作用传到结构体上的一种抗震支架措施。

2、抗震支吊架的形式和承重减震支吊架一样也有很多种，主要有：单管抗震支吊架、门型多管抗震支吊架、电气系统管道抗震支吊架、风管抗震支吊架、综合管道抗震支吊架、及设备抗震支吊架等。

3、目前国内机电抗震设计主要是参照《建筑抗震设计规范》（GB50011-2011）第3.7.1强条：“非结构构件，包括建筑非结构构件和建筑附属机电设备，自身及其与结构主体的连接应进行抗震设计。”和第13章及《建筑机电工程抗震设计规范》（GB50981-2014）等规范内容。机电抗震加固的基本原理是：通过对机电管线及设备的地震力进行计算，并对管线及设备与建筑构体的连接进行抗震加固并对其进行抗震验算，使机电管线及设备与建筑结构体建立可靠连接，可将机电管线及设备承受的地震作用全部传递到结构体上，使其遭遇到设防烈度的地震影响后能迅速恢复运转，进而达到减少和尽量避免次生灾害、尽快恢复建筑物使用功能的目的。其主要的设计步骤是对管道及设备进行布点→逐一力学计算及选型→逐点验算直至各点均满足抗震设防要求。

4、承重减震支吊架是以重力荷载为主要荷载的管道固定支架系统，针对的是管道及设备在重力满负荷运转时将管道敷设在建筑物上的一种固定措施。

5、承重减震支吊架的形式有很多，主要有：单条管道的承重减震支吊架、门型多管的承重减震支吊架、电气系统的承重减震支吊架、风管系统的承重减震支吊架、各种管道组合的承重减震支吊架、各种设备的承重减震支吊架等等。

6、目前国内在设计时主要参照的是各种标准图集：《室内管道支架及吊架》03S402；《风管支吊架》03K132；《电缆桥架安装》04D701等。

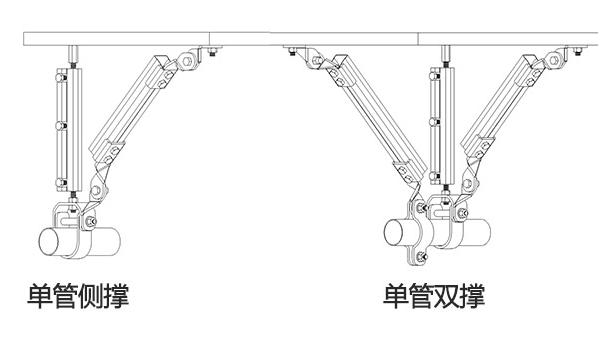

抗震支吊架

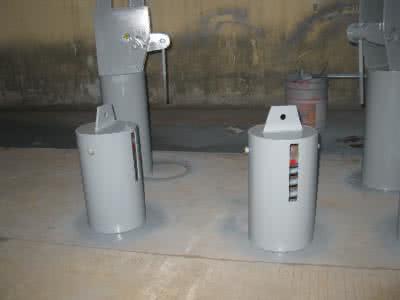

减震支吊架

抗震支吊架在建筑机电工程中的应用范围

1、大于DN65mm的所有管道；

2、所有防排烟系统管道；

3、所有直径大于0.70m的圆形风管；

4、所有截面积大于0.38㎡的矩形风管；

5、重量在15kg/m及以上的电线桥架；

6、所有门形吊架。

抗震支吊架分类及布置原则

抗震支吊架可在地震中给予机电各系统充分保护，可用于抵抗来自水平及垂直方向的地震力的破坏。根据所保护机电系统的不同，抗震支吊架可分为管道抗震系统、风管抗震系统和电气(包括电气线管、线槽及桥架)抗震系统。

抗震支吊架分类及布置原则

1、管道抗震加固侧向间距要求为：沟槽连接管道、焊接钢管、釺焊铜管等刚性材质的管线.横向吊架间距最大不得超过12m；HDPE等非刚性材质的管线，横向吊架间距最大不得超过6m。

2、管道抗震加固纵向间距要求为：沟槽连接管道、焊接钢管、釺焊铜管等刚性材质的管线，纵向吊架间距最大不得超24m;HDPE等非刚性材质的管线，横向吊架间距最大不得超过12m。

风管抗震支架系统的布置原则

1、普通刚性风管侧向抗震吊架的最大间距为9m,普通刚性风管纵向抗震吊架的最大间距为18m。

2、玻璃纤维、塑料和其他非刚性材质风管的侧向抗震吊架，最大间距为4.5m.纵向最大间距为9m。

电气抗震支架系统的布置原则

1、刚性电气线管、线槽及桥架侧向抗震最大间距不得超过12m，纵向抗震最大间距不得超过24m。

2、非刚性材质电气线管、线槽及桥架横向抗震最大间距不得超过6m，纵向最大间距不得超过12m。

抗震支架系统计算原则

抗震支吊架的安装形式及布置原则都是依据严格的力学计算结果确定的，地震力的计算必须满足规范要求。
