抗震支架验收规程及产品质量验收检测要点分析

2014年我国发布首个抗震设计强制性标准《建筑机电工程抗震设计规范》GB 50981-2014，标准要求抗震设防烈度为6度及以上地区建筑机电设备必须进行抗震设计。此后，我国陆续颁布了抗震支吊架验收规范《抗震支吊架安装及验收规程》（下载规范）CECS 420：2015和技术标准《建筑机电设备抗震支吊架通用技术条件》CJ/T 476-2015。

建筑机电设备抗震支吊架产品检测依据主要按照CJ/T 476-2015，其中难点在组件产品循环载荷测试。在实际检测过程中除应熟悉标准，测试设备，还需了解产品设计的载荷范围，安装跨距、安装角度等。

抗震支吊架验收规程

1、抗震支吊架验收，应由建设单位或监理单位组织进行。

2、抗震支吊架工程竣工验收时，应具备下列技术资料：

①、抗震支吊架的竣工图、计算书、设计变更文件及其他设计文件，计算书宜按本规程附录A的格式。

②、抗震支吊架构件、组件及其他附件的产品质量合格证书，有资质的专业检测单位性能检测报告、进场验收记录；

③、施工过程中重大技术问题的处理文件，工作文件和变更记录；

④、其他质量保证资料。

3、抗震支吊架安装工程检验批划分应符合下列规定：

①、设计、材料和施工条件相同的抗震支吊架工程，同层每100套为一个检验批，不足100套也应划分为一个独立的检验批；

②、重要机房中的抗震支吊架应划为一个独立检验批。

4、检验数量应符合下列规定：

①、每个检验批，应至少抽查3套抗震支吊架；

②、重要机房中的抗震支吊架应全检。

抗震支架产品质量检测要点

抗震支吊架产品检测主要根据为CJ/T 476-2015《建筑机电设备抗震支吊架通用技术条件》，此外还需根据产品设计需求提供产品设计载荷值，安装角度、安装跨距等产品参数。产品质量检测内容包括抗震支吊架产品零部件材料质量检测、部件载荷性能、组件载荷性能和部件防腐性能。

1、材料检测

包括组成抗震支吊架的槽钢（碳钢或不锈钢）、紧固件、垫片、全螺纹吊杆、钢丝绳，与建筑结构件连接的锚栓，与钢结构连接的梁夹，与管道连接的各种夹扣结构等，其材质和性能要求参考各零部件现行国家或行业标准。

2、部件载荷性能

根据CJ/T 476-2015的要求，部件载荷性能试验为部件在额定载荷（企业设计载荷值）作用下，保持1min，部件应无断裂或永久变形等损坏现象即为合格。测试的要点和难点是抗震支吊架部件要模拟实际安装角度和受力方式来进行。一般的做法是根据受力方式制作各类工装，将部件安装固定在试验机上进行载荷性能测试。

3、组件载荷性能

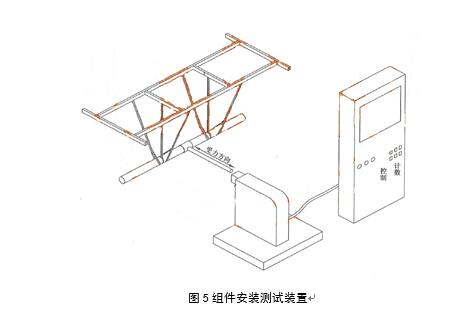

组件荷载指由部件组成成套的抗震支撑的承载能力，它是多个部件协同作用的承载能力。图5所示为组件安装测试装置示意图。

①、试验基本要求

将支吊架组件安装在测试装置内，如图5所示，使其承受规定的循环载荷，直至试样断裂或产生超过规定的变形，试验频率为0.1Hz。

②、初始载荷X确定

初始载荷的确定与设计载荷有关，对于试验载荷超过2.25kN的单套支吊架组件，X为9kN；对于试验载荷小于2.25kN的单套支吊架组件，X为2.25kN。

③、安装角度

一般来说斜撑与主吊螺杆安装角度为45°，在工程实践中斜撑与主吊螺杆安装角度应不小于30°，试验时安装夹角应与实际安装夹角一致，当不一致时可通过换算方式得到。

④、试验终止条件

试验开始前15次加载按照A.1初始载荷进行15次循环加载，其力值幅值固定，从第16次开始按照A.2规定载荷逐步增加直至完成55次循环加载。记录试验条件下加载历程（见图6）和最大变形量。

式中

F为加载力，

X为初始力，

N为循环加载次数

加载历程如图6所示。

试验过程中当样品发生断裂或超出范围的变形（试样在水平范围内位移不超过50mm）则试验结束，记录断裂或变形前一次完整循环并记录下该力值为试验载荷。采用多套支吊架组件的应将试验载荷除以套数即为单套支吊架组件的试验载荷值。

当完成55次循环加载试验后样品无断裂和超范围变形时，即试验合格，试验终止。

我院根据组件加载装置及其要求开发了抗震支吊架组件循环载荷性能试验设备（图7），该试验设备能实现斜撑与螺纹吊杆安装角度30°～90°，单管和龙门式双向安装，可完成抗震支吊架大跨距及高度可调，试验时可通过多台伺服电机实现自动化操作，安装简易、省时省力。

4、防腐性能

防腐试验按照GB/T 24195规定的试验方法进行。标准规定金属及合金、金属涂层（阴极涂层）、阳极氧化涂层、金属材料上的有机涂层采用方法A，时间48小时（6个循环）；钢板上的阳极涂层、钢板上带有转换涂层的阳极涂层采用方法B，时间96h（12个循环）。抗震支吊架主要部件是由碳钢材料制成，表面处理方式为锌铬涂层、热浸镀锌、冷镀锌等，主要按照方法A进行试验。

总结

严格按照抗震设计规范进行抗震设计并切实依据抗震施工验收规范进行验收的建筑都具有明显的抗震能力，抵御地震灾害的效果非常显著，大幅减少了生命和财产损失。这便体现出建筑抗震设计与施工验收规范、规程的重要性，也是抗震支架规范编制的主要背景。
