【抗震支吊架检验方法】抗震支架主要部件槽钢、托臂、螺纹件、连接件、螺母等检验方法

文章来源:鑫佳通抗震 作者:抗震支架小编 发布时间:2018-08-04 09:41:10 浏览次数:12169
[导读]:抗震支架对各主要管道支吊架的受力状态和运行情况进行过系统的检验、分析及调整.为了解决管道支吊架在设计、安装和运行中存在的问题,消除由于支吊架受力不合理引起的机组安全运行隐患,存在较多影响管道寿命和安全运行的隐患.我们对抗震支架主要部件槽钢、托臂、螺纹件、连接件、螺母进行检验、分析,以期改善抗震支吊架的运行状况,达到设备安全、经济运行之目的。▶ 语音朗读; 本文883个文字,预计阅读时间3分钟。

抗震支架对各主要管道支吊架的受力状态和运行情况进行过系统的检验、分析及调整.为了解决管道支吊架在设计、安装和运行中存在的问题,消除由于抗震支吊架受力不合理引起的机组安全运行隐患,存在较多影响管道寿命和安全运行的隐患.我们对抗震支架主要部件槽钢、托臂、螺纹件、连接件、螺母进行检验、分析,以期改善抗震支吊架的运行状况,达到设备安全、经济运行之目的。

产品外观检查

槽钢、托臂

检验项目
检验标准
检验方法(检验工具)
-无褪色,无毛刺和损伤

目测
-表面镀层或涂层完好无磨损

目测
-折弯处无裂痕无翘曲

目测
-焊接处饱满无焊渣无气孔

目测
-槽钢开口尺寸
21.8~22.8mm
游标卡尺

全牙螺杆、六角螺栓、六角螺母等螺纹件

检验项目
检验标准
检验方法(检验工具)
-无褪色,无毛刺和损伤

目测
-螺纹无缺陷

目测

抗震连接件

检验项目
检验标准
检验方法(检验工具)
-无褪色,无毛刺和损伤

目测
-焊接处饱满无焊渣无气孔

目测

P型夹、欧姆夹

检验项目
检验标准
检验方法(检验工具)
-无褪色,无毛刺和损伤

目测
-配套零件(螺栓、螺母等)完好无损,数量齐全

目测

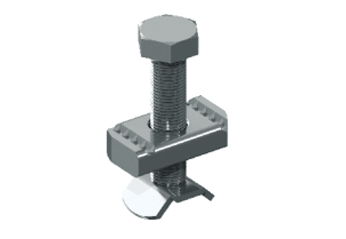

弹簧螺母、槽钢螺母

检验项目
检验标准
检验方法(检验工具)
-无褪色,无毛刺和损伤

目测
-牙齿齐全无缺损

目测

单体支架形式检查

如存在以下诸项则检查其是否符合设计:

检验项目
检验标准
检验方法(检验工具)
-主吊螺杆、横担槽钢、斜撑等的拼装形式
图纸
目测
-主吊螺杆、横担槽钢、斜撑等的规格选用
图纸
目测
-各螺杆、横担槽钢、斜撑之间的平行度、角度
图纸
游标卡尺、直角尺
-各连接点连接件的选用
图纸
目测
-各连接点连接件的方向与安装位置
图纸
目测
-各连接点的弹簧螺母数量
图纸
目测
-弹簧螺母的方向是否与槽钢垂直,即牙齿能与槽钢卷边咬合
图纸
直角尺
-与底托连接的槽钢是否已紧贴到底座底板
0~5mm
游标卡尺
-连接点的对穿螺杆位置与长度
图纸
目测
-各连接槽钢之前的间隙
0~5mm
游标卡尺
-各连接件与槽钢、螺杆等的角度
图纸
目测
-各管夹的安装形式
图纸
目测
-各管夹的自配零件(螺栓、螺母等)是否齐
图纸
目测
-各管夹的连接是否与槽钢等垂直
图纸
直角尺
-橡胶管垫、内衬垫的安装
图纸
目测

强度检查

六角螺栓、六角螺母的扭矩不可过大或过小

螺栓规格
安装扭矩(Nm)
检验方法(检验工具)
-  M10
40
扭力扳手
-  M12
50
扭力扳手
-  M16
75
扭力扳手
