成品管道支吊架施工的实例分享
文章来源：鑫佳通抗震 作者：小编 发布时间：2018-10-30 11:49:15 浏览次数：7027
[导读]：成品管道支吊架，是将给排水、空调通风、消防、强电、弱电等安装工程中的各专业的支吊架综合在一起，通过标准化构件组合形成统一的管道支吊架系统。▶ 语音朗读; 本文462个文字,预计阅读时间2分钟。
成品管道支吊架，是将给排水、空调通风、消防、强电、弱电等安装工程中的各专业的支吊架综合在一起，通过标准化构件组合形成统一的管道支吊架系统。
▲ 工程示例（三亚海棠湾共建机房工程）
设计要点示例
· 设计大样
根据安装各相关专业图纸，参照土建及装饰图纸，对支吊架设计大样进行策划和细化。
当管径较大时，有关支吊架对于梁、板、柱、钢架等结构强度的影响，须经结构专业设计人员验算。
· 计算及策划
进行所承管线荷载及支吊架的计算及策划，主要是通过专用管道支吊架软件设计及校核，出具受力计算书和CAD图纸。
也可以通过参考《五金手册》《给水用硬聚氯乙烯管材》等规范查询材料自重以进行安装重量计算，螺栓连接按钢结构设计规范的有关公式计算连接螺栓大小。

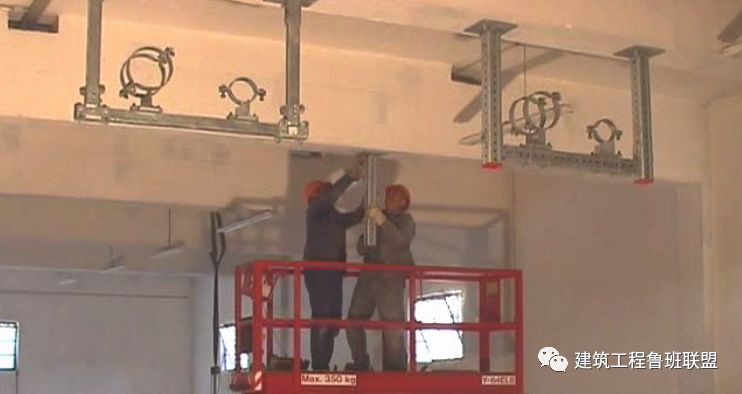

安装流程示例
安装工程一般均为多家专业施工单位施工，为避免相互间的施工冲突，要先确定施工顺序，新风排烟道、水暖大管等体量大的先行施工，排水、空调凝结水管等无压管道再行施工（确保坡度合理、排水通畅），其他的后续施工。
· 安装系统标准化配件
· 根据图纸切割槽钢
· 安装槽钢底座
· 安装槽钢

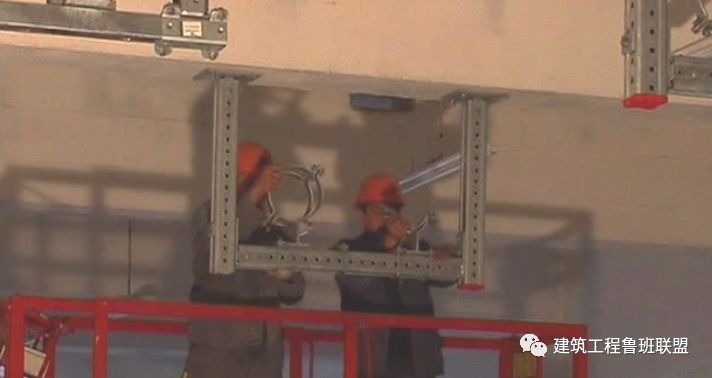

· 安装管束

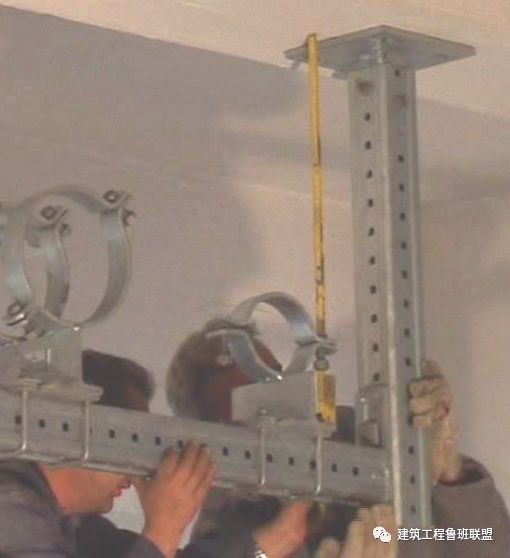

· 调整管束标高
· 安装管道
