给水排水、电气、暖通等专业抗震支撑安装示意图
根据《建筑抗震设计规范》(GB50011-2010)第1.0.2条规定:抗震设防烈度为 6 度及 6 度以上地区的建筑,必须进行抗震设计、第3.7.1条规定:非结构构件,包括建筑非结构构件和建筑附属机电设备,自身及其与结构主体的连接,应进行抗震设计。以及《建筑机电工程抗震设计规范》(GB50981-2014)第1.0.4条规定:抗震设防烈度为 6 度及 6 度以上地区的建筑机电工程设施必须进行抗震设计。
为防止地震时给水管道系统及消防管道系统失效或跌落造成人员伤亡及财产损失,本项目对管径大于等于DN65的给水管道设置抗震支吊架,且此项目抗震支吊架所用组件需经过1300小时中性盐雾试验检测,与混凝土、钢结构、木结构等须采取可靠的锚固形式,具体深化设计由专业公司完成。抗震支吊架的设置原则为:新建工程刚性管道侧向抗震支撑最大设计间距12米,纵向抗震支撑最大设计间距24米,柔性管道上述参数减半;(为保证抗震系统的整体安全性,对吊杆长度低于300mm的系统,也建议进行适当的设防);最终间距根据现场实际情况在深化设计阶段确定。所有产品需满足《建筑机电设备抗震支吊架通用技术条件》CJ/T476-2015。
给排水专业抗震支吊架
一、设计范围
1、给排水系统:DN≥65以上给水管道。
2、消防系统: DN≥65以上消防给水管道。
3、新建工程刚性管道侧向抗震支撑最大设计间距12米,纵向抗震支撑最大设计间距24米,柔性管道上述参数减半;
给排水抗震支吊架安装示意图如下:
保温管道,当管道温度较高时,需要对支吊架与管道接触部位进行相关的保温或者隔热处理措施,如使用保温隔热管夹等,考虑管道的热胀冷缩选用材料或采用其他辅助措施。
电气专业抗震支吊架
一、设计范围
1、对于内径大于等于60mm的电气配管及重力大于等于150N/m的电缆梯架、电缆槽盒、母线槽。
2、新建工程刚性管道侧向抗震支撑最大设计间距12米,纵向抗震支撑最大设计间距24米,柔性管道上述参数减半;
电气专业抗震支吊架安装示意图如下:
暖通专业抗震支吊架
一、设计范围
1、矩形截面面积大于等于0.38m2和圆形直径大于等于0.7m的风管系统。2、防排烟风道、事故通风风道及相关设备。
3、DN≥65以上暖通水管道。
4、新建工程刚性管道侧向抗震支撑最大设计间距9米,纵向抗震支撑最大设计间距18米,柔性管道上述参数减半;

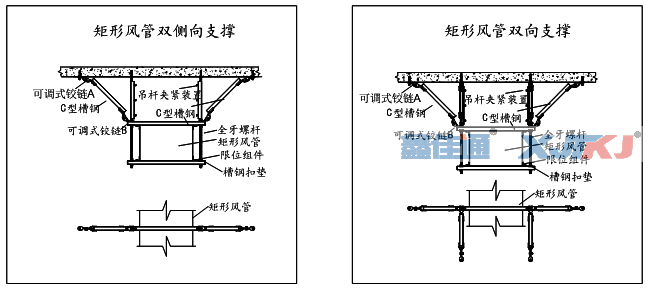

暖通专业抗震支吊架安装示意图如下:
根据现场安装空间的大小及需要,可以采用符合承载能力要求的单侧向抗震支架,安装形式示意图:
根据安装空间限制和实际管道布置方案特点,管道抗震支架的具体形式可采用单管抗震支架,多管抗震支架,组合抗震支架,并根据抗震计算结果调整支架间距。
