地铁工程抗震支架的设计与安装有那些要求？

国家建筑标准设计图集《地铁工程抗震支吊架设计与安装》经住建部批准在2018年正式发布与执行。

该图集适用于抗震设防烈度为6～8度地区的新建、改建、扩建地铁工程中的抗震支吊架选用与施工。其他城市轨道交通工程可参照使用。

主要内容包括：C型槽钢截面技术参数，水管侧向、纵向抗震支吊架选用与安装，风管侧向、纵向抗震支吊架选用与安装，电缆桥架侧向、纵向抗震支吊架选用与安装，综合管线侧向、纵向抗震支吊架安装，安装节点大样图等。

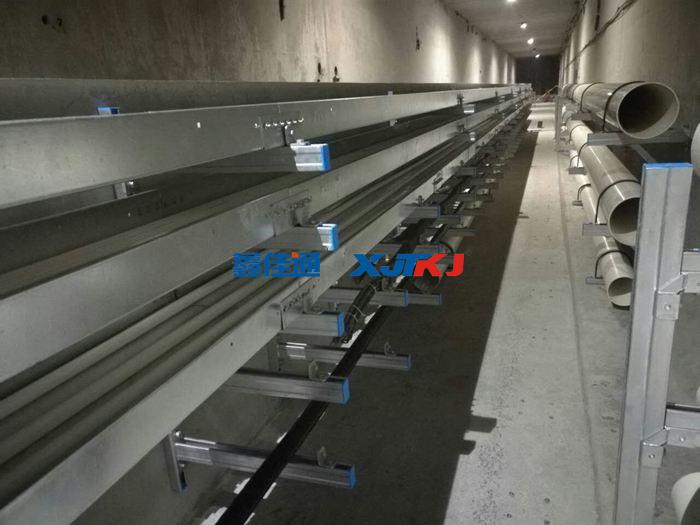

一、适用范围

适用于抗震设防烈度为6~ 8度地区的新建、改建、扩建的地铁工程抗震支吊架的设计与安装

同时，国家标准GB18306-2015《中国地震动参数区划图》取消了不设防地区，因此中国境内所有的建筑均需抗震设防

二、使用条件

环境温度不低于-20°C

管径为DN65 ~ DN200的刚性连接金属水管，管内介质温度不大于150°C

刚性材质排烟管道：矩形截面积大于等于0.38m2的刚性材质通风管道

重力不小于150N/m且宽度不大于800mm的刚性材质电缆桥架

三、名词术语

抗震设防烈度：一般情况下，取50年内超越概率10%的地震烈度

抗震设防分类：依据《建筑工程抗震设防分类标准》GB50223-2008，建筑属重点设防类建筑，简称乙类建筑。

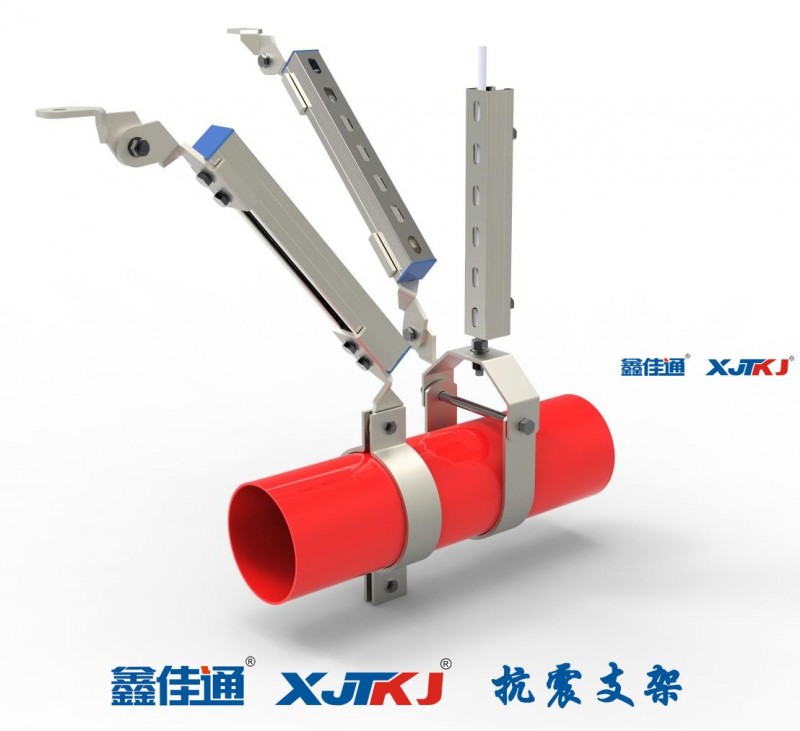

四、安装要求

安装抗震支架能起到良好的结构保护作用，而安装的质量如何将会关系到抗震支架以后的使用效果，更是关系到管架工程的质量。

1.要平整牢固：在对品质有保证的成品抗震支架进行安装时不仅要确保将支架牢牢的固定好，而且支架的位置应该计算准确，安装以后保证平整性，并且还要和承托的管道紧密接触，这样才能起到良好的抗震作用。

2.不能卡涩现象：抗震支架有多种不同类型，如果需要安装的是导向性和可滑动的抗震支架，那么安装位置要从支撑面的中心向位移相反的方向偏移，抗震支架的滑动面应该保持洁净而平整，在支架滑动的过程之中不能出现歪斜以及卡涩的现象。

3.焊接处理要合格：由于抗震支架中有很多构件，其中的支、吊架需要以焊接的方式来进行固定，那么在焊接处理时应该由有资质的焊工来施焊，并且需要焊接的地方不能出现漏焊、缺焊，焊接部位也不能出现焊接裂纹等缺陷，同时，将管道和抗震直接焊接时管道不得出现咬边以及烧穿的现象。

4.临时支架不得与抗震支架发生冲突：在安装时如果需要先采用临时支架来固定时，临时使用的支吊架不能与抗震支架位置发生冲突，并且还要做好明显的标记用以区分，当安装完毕之后要将临时支架予以拆除。
