综合成品支吊架如何使用BIM技术解决有限空间中的管线布置

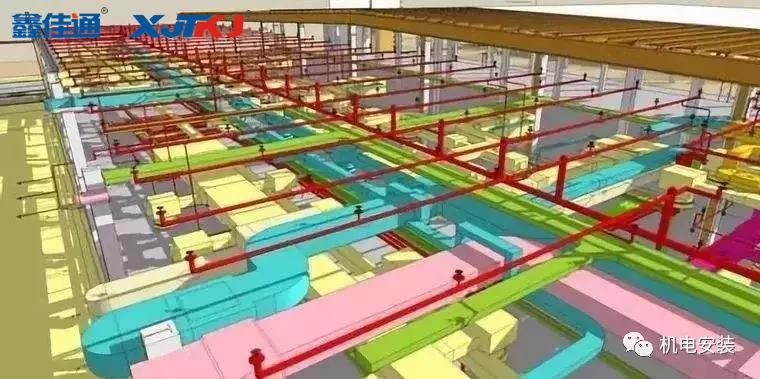

管线排布优化。在碰撞检查的基础上，利用BIM技术的虚拟建造功能，结合原有设计图纸的规格和走向，对给排水等各专业管线排布进行优化，改进原有的管线排布冲突，合理优化管线布置。管线优化可以在施工前，提出最优的管线排布方案，有利于减少设计变更，避免实际施工过程中，因排布冲突造成的返工成本，提高施工效率。

使用BIM功能来解决机电管线安装的问题，是施工单位使用BIM最主要的功能，下面分享一个“BIM+综合成品支吊架”在地铁车站机电安装上的应用，众多系统管线交错布置，在有限的空间中合理布置各类管线，“BIM+综合成品支吊架”的应用有效地解决了这个问题。

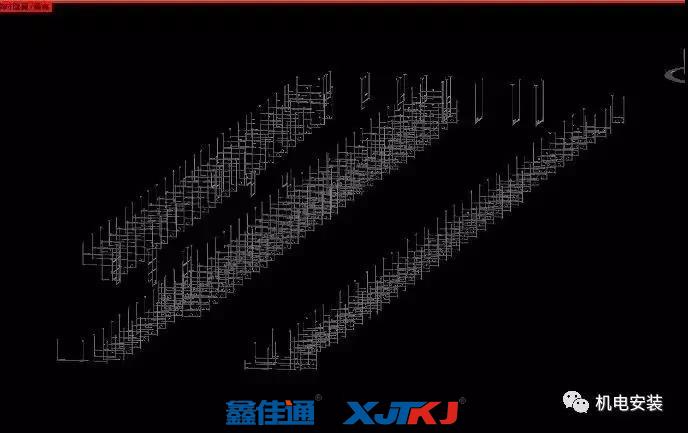

BIM综合成品支架布置模型

通过BIM与综合成品支吊架在该地铁项目的结合应用，有效地实现了管线科学、系统的布置，提升了多方沟通协调效率，取得了良好的综合效益！

1综合成品支吊架布置条件

1、支吊架放置区域土建主体结构已经施工完成

2、墙面砌筑二次腻子完成，吊架顶部喷黑

3、BIM综合管线模型需完成，具备支吊架深化条件

2综合成品支吊架模型组装及归类

综合成品支吊架模型是由各种单个零件族组装而成，属于一种嵌套族。拼装依据采用厂家深化后的综合管线图纸中的剖面图，根据厂家提供的配件清单拼装完成。

3综合成品支吊架定位

综合成品支吊架的定位依据是厂家深化图中的平面图，优先定位水平位置，再根据标高定位垂直方向。

4综合成品支吊架问题反馈及修改

综合成品支吊架模型在定位完成后，利用revit剖面视图进行碰撞检测；检测支吊架与结构碰撞、支吊架与管线碰撞以及综合成品支吊架排布是否合理。

（综合成品支吊架及管线深化前）

（综合成品支吊架及管线深化后）

5模型应用

在完成碰撞检测，并根据碰撞检测调整模型后，进入模型应用阶段。可根据施工需求，导出各支架剖面图。利用各剖面图指导现场施工。

（支吊架剖面出图）

（支吊架剖面出图）

6管道综合成品支吊架安装现场图

组合型支架安装

给水管道支架安装

排水管道支架安装

风管及电缆桥架支架安装

随着综合成品支吊架加速建设，BIM技术将给综合成品支吊架项目精细化管理带来强大的技术和数据支撑，突破以往传统项目管理技术手段的瓶颈，带来项目管理、建筑企业甚至是行业管理的革命！
