抗震支架设计、大样图、施工、现场、造价方面知多少?

文章来源:鑫佳通抗震 作者:抗震支架小编 发布时间:2019-10-16 15:21:24 浏览次数:13605
[导读]:抗震支架估计近两年的项目都会多多少少遇到点,虽然现在还是个比较尴尬的东西,但其作用还是很大很大的。本文主要讲抗震支架的发展史及抗震支架的设计部分,总的来说,如今实业发展虽难,但在国家政策的支持下,抗震支架行业的前途必定光明蓬勃,只要坚守质量底线,必然未来可期!▶ 语音朗读; 本文1660个文字,预计阅读时间5分钟。

抗震支架估计近两年的项目都会多多少少遇到点,虽然现在还是个比较尴尬的东西,但其作用还是很大很大的。

一、先来了解下抗震支架有关联性的发展史:

  • 地震作用会导致设备(如:变配电站、制冷机房、锅炉房)变形、管道和电力线掉落或破损,地震强度大时甚至引起关联性的次生危害;

  • 自2015年8月1日起实施的《建筑机电工程抗震设计规范》GB50981-2014中明确规定抗震设防烈度为 6 度及 6 度以上地区的建筑机电工程必须进行抗震设计。

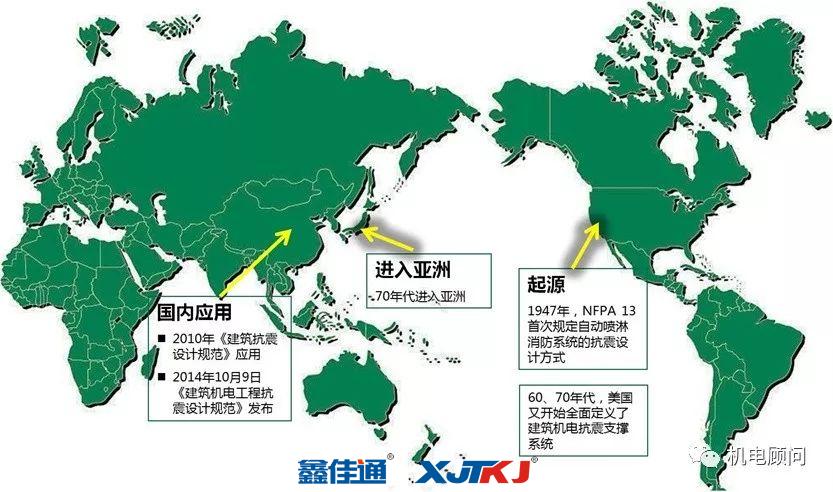

起源图示:

抗震支架起源


二:再来说说设计部分

先说下,抗震设计的要求,为三大点:小震不损、中震可修、大震不倒。
那么关于设计部分,共分为两块:
设计说明
设计计算
常规设计说明是由设计单位(建设项目设计院)来完成;
而设计计算常规是由抗震支架厂家来完成的。

1、设计说明部分

参照《建筑机电工程抗震设计规范》GB50981-2014,针对机电专业,常规分为三大块来描述设计要求,示意如下:

给排水部分:

  • 先看下规范怎么要求的:

给排水抗震支架布置规范要求

  • 再看下常规设计单位会在设计说明中怎么表述呢:

给排水抗震支架设计说明


电气部分:

  • 先看下规范怎么要求的:

电气抗震支架规范要求

  • 再看下常规设计单位会在设计说明中怎么表述呢:

电气桥架抗震支架设计说明


暖通部分:

  • 先看下规范怎么要求的:

暖通风管抗震支架规范要求


  • 再看下常规设计单位会在设计说明中怎么表述呢:

暖通风管抗震支架设计说明

2、设计计算部分

设计计算部分又可以分为两大块

  • 力学计算

  • 测试

a、力学计算

常规厂家接收到需要设置抗震支架的项目图纸后,会分为四步骤:

  • 确定抗震支吊架的位置及类型;

  • 计算出每付抗震支吊架的地震水平作用力荷载;

  • 确定每付抗震支吊架节点强度是否符合规范;

  • 绘制抗震支吊架节点详图。

力学计算属于第二步,那么怎么计算呢?规范中给到了一些计算公式,当然,顾问君非结构力学专业,没那精通,只能给一些常规的方式,最终还需要厂家计算的。

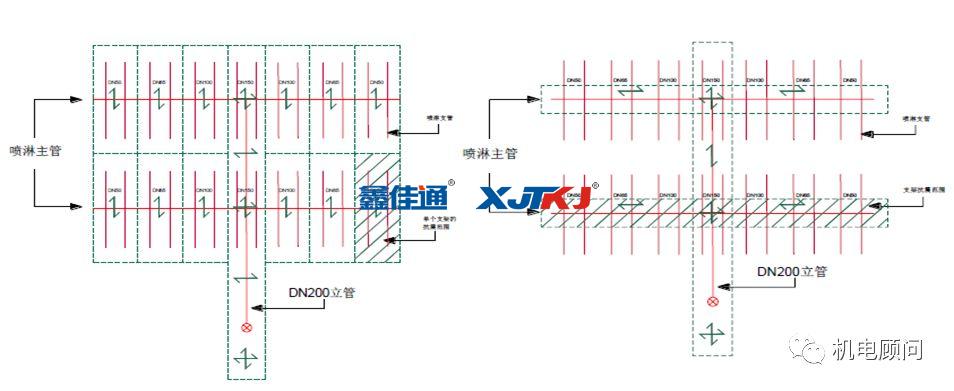

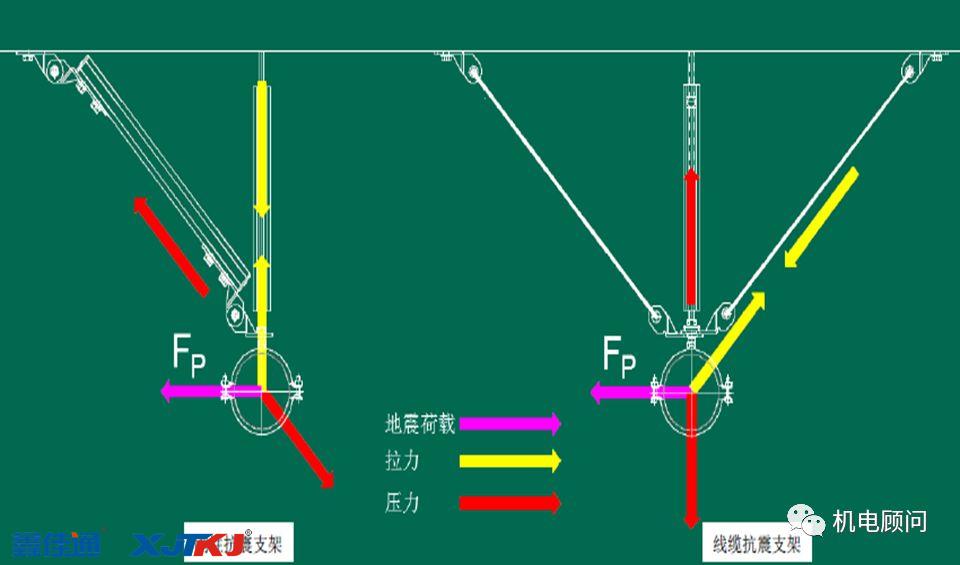

先说说计算时主要考虑因素,图片告诉您:

1、设防烈度、建筑功能、结构形式、建筑高度、变形特性、设备及管线的位置及运行要求等等


2、建筑高度,可以大致理解为,楼层越高,振幅越大


回到力学计算

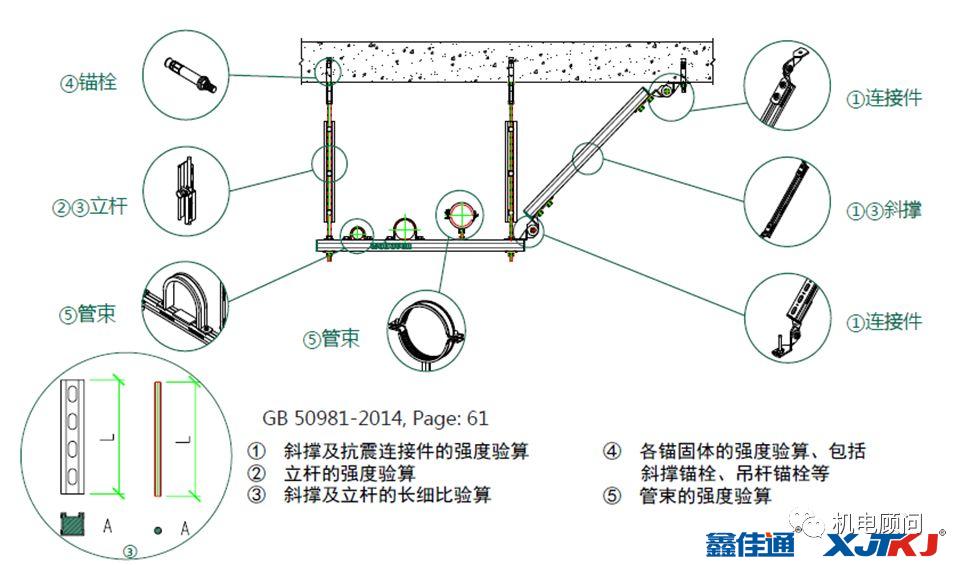

在规范61页中,有关于重力荷载范围的计算说明


在规范9页中,有针对荷载验算的公式


关于产品强度验算


b、测试

当一个产品完成生产后,必须要做相应的检测,这也是必须的,那么,对于抗震支架需要做哪些测试呢?哪些部件需要做呢?

哪些测试?

力学性能测试报告
抗拉承载力测试报告
抗冲击性能测试报告
抗疲劳荷载测试报告
耐火承载力测试报告
抗腐蚀测试报告
用于裂缝混凝土的抗震性能裂缝系列测试测报告
槽钢抗弯性能测试报告
槽钢抗压性能测试报告
槽钢抗拉性能测试报告
槽钢锁扣卷边抗拉性能测试报告
槽钢锁扣卷边抗滑移性能测试报告
槽钢锁扣200万次抗疲劳荷载测试报告
管束力学性能报告
管束防火测试报告
连接配件的力学性能测试报告
相关产品的耐腐蚀盐雾试验报告

抗震支架有哪些部件?

槽钢
锚栓
立杆
连接件
斜撑
管束等等

三、抗震支架大样图

当然,还有些设计单位在设计说明后面把相关的抗震支架大样图放上去,部分示意如下:

给排水侧向抗震支架大样图

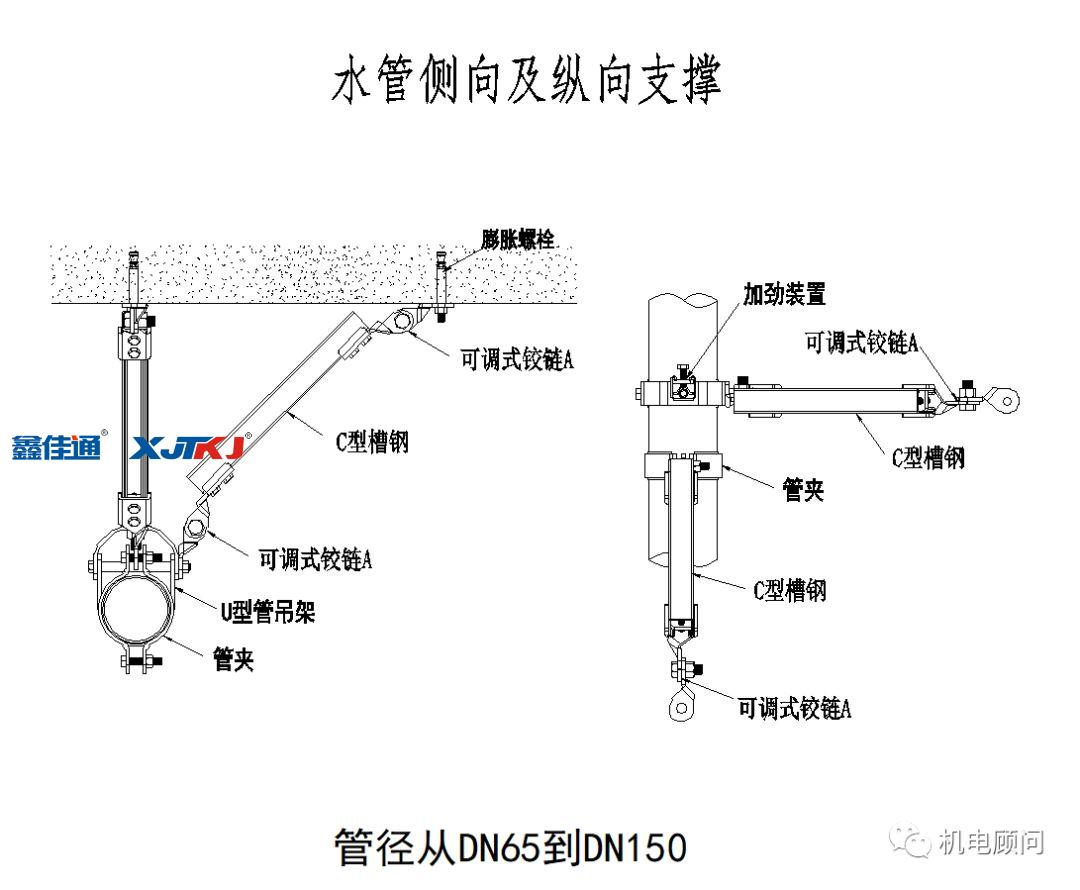

给排水纵向抗震支架大样图

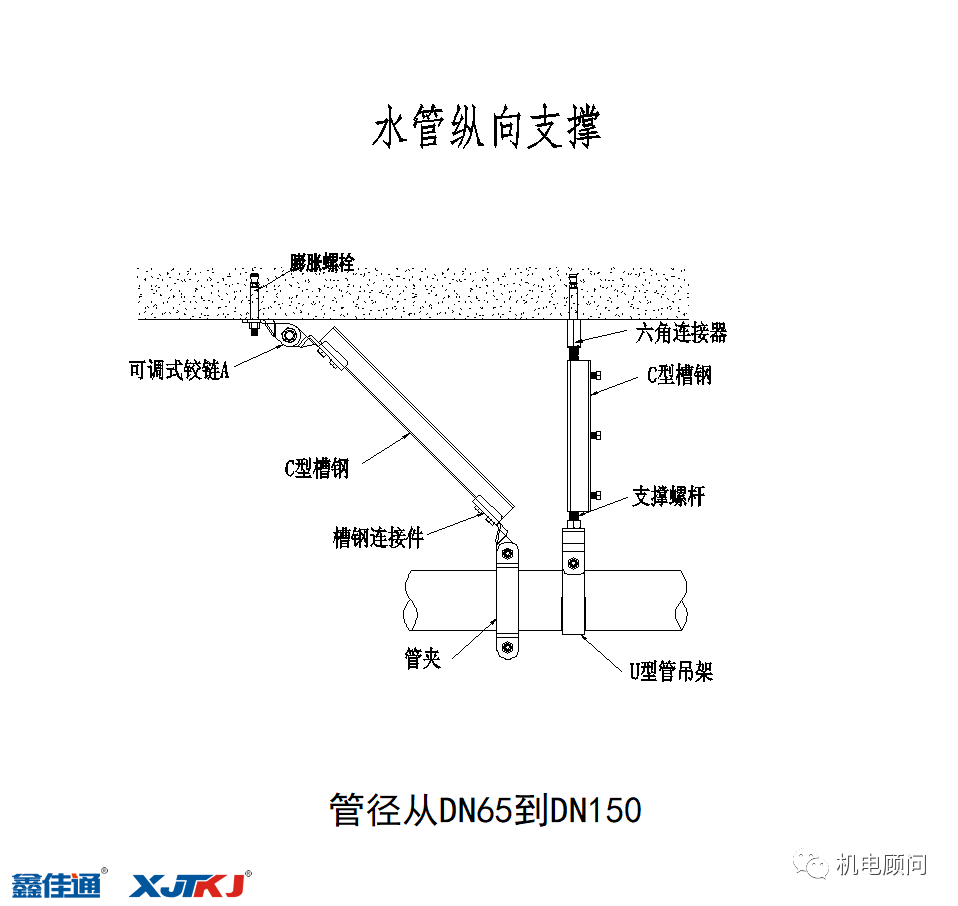

给排水侧向抗震支架大样图

给排水侧向抗震支架(钢结构)大样图

矩形风管抗震支架大样图


四:关于抗震支架的施工

抗震支架的安装应符合下列要求:

  • 吊杆在现场按需要切割长度,修去毛刺,进行连接组合;

  • 连接螺母与全螺纹吊杆以及锚栓进行连接时,两端的旋入长度均应达到45%的连接螺母长度;

  • 安装后的全螺纹吊杆的垂直度偏差不应大于4°。

抗震支吊架斜撑的安装应符合下列要求:

  • 斜撑的垂直安装角度应按设计要求进行,且不得小于30度;

  • 单管抗震支吊架的斜撑与吊架的距离不得超过10cm;

  • 抗震支吊架斜撑的安装不应偏离其中心线2.5°。

抗震支吊架其它主要附件的安装应符合下列要求:

  • 管夹与管道连接处应设置绝缘胶垫,防止连接处产生电化学腐蚀,管卡与管道的连接应稳固;

  • 各连接件的螺杆螺纹应按规定力矩进行锁紧,防止松动;

  • 加劲装置的安装位置及数量应按设计要求进行;

  • 支吊架安装施工完毕后应将支架擦拭干净,所有横担槽钢端均需装上槽钢端盖。

五:关于抗震支架现场

水管使用情况:

桥架使用情况:

风管使用情况:


六:关于抗震支架大致的造价

此部分,仅供参考,记住,仅供参考,你们征询厂家和这个不符,我们一点责任都没有。。。。哈哈哈哈


总结:

本文主要讲了,抗震支架的发展史及抗震支架的设计部分,总的来说,如今实业发展虽难,但在国家政策的支持下,抗震支架行业的前途必定光明蓬勃,只要坚守质量底线,必然未来可期!
