什么是抗震支吊架？抗震支吊架的几种优势

在建筑机电工程中，抗震支吊架已开始强制使用，建筑机电行业在抗震领域有了国家标准，明确规定了抗震支架的设置和设计。

1.设置抗震支吊架的依据

GB50981-2014《建筑机电工程抗震设计规范》，其中明确规定了抗震支吊架的设计与使用。

2.什么叫抗震支吊架？

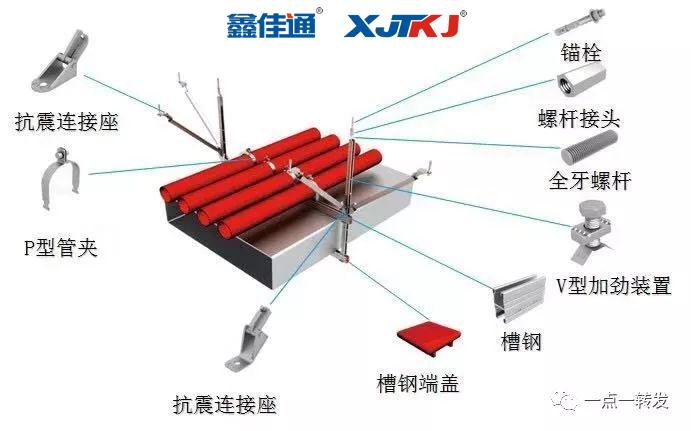

抗震支吊架是用于支承水管、风管、桥架等机电管线设备并提供抗震支撑的支吊架产品。定义：与建筑结构体牢固连接，以地震力为主要荷载的抗震支撑设施。由锚固体、加固吊杆、抗震连接构件及抗震斜撑组成。

3.常见的抗震支吊架形式有哪些？

侧向抗震支吊架:用以抵御侧向水平地震力作用。

纵向抗震支吊架:用以抵御纵向水平地震力作用。

门型抗震支吊架:由两根及以上承重吊架和横梁、抗震斜撑组成的抗震支吊架。

单管（杆）抗震支吊架:是由一根承重吊架和抗震斜撑组成的抗震支吊架。

4.什么地方需要设置抗震支吊架？

抗震设防烈度为6度及6度以上地区的建筑机电工程必须进行抗震设计（含地下综合管廊）；抗震支吊架产品的质量应符合现行行业标准《建筑机电设备抗震支吊架通用技术条件》；抗震支吊架安装及验收除应符合本规程外，尚应符合国家现行有关标准的规定。

为保证建筑机电工程在地震作用下，仍能运行，对于吊杆长度不大于300mm的吊杆悬挂管道，建议进行抗震支架的补强；

防排烟风道、事故通风风道及相关设备应采用抗震支吊架

管径大于等于DN65的生活给水、热水及消防管道，当采用吊架、支架或托架固定时，应按本规范第8章的要求设置抗震支吊架；

注：国外消防跟防排烟这两个系统严格执行

重力大于1.8KN的空调机组、风机等设备当采用吊装时应设置抗震支吊架

管径大于或等于25mm的燃气管道均应进行抗震设计；

管径不小于DN60mm的电气配管及重力不小于15N/m的电缆梯架、电缆槽盒、母线槽均应进行抗震设防；

矩形截面面积大于等于0.38m2和圆形或直径大于等于0.7m的风道可采用抗震支吊架；

抗震支吊架的几种优势

抗震支架，主要是从保护人民安全角度出发而要求的强制安装。当地震等灾难来临时，抗震支架能够起到保护机电，防止机电设施掉落，并保证其正常运作的作用。以下就从四个方面来简述抗震支架的优势。

一、可靠更多一层保护

抗震支吊架能在纵向和横向上抵抗地震的冲击力，能在地震等无法预估的自然灾害下最大程度的降低其对设备的损害和对人生财产的破坏。

在满足设备正常运转的工艺要求之外，还能更好的应对地震等突发事故的发生，降低其对设备的损害。因此，相对于只起到承重作用的传统支吊架，抗震支吊架更可靠。

二、三角形构造更稳定

抗震支吊架是牢固连接于建筑结构体上以地震力为主要荷载的支撑系统。结构简单的纵向抗震支吊架利用了三角形稳定性的原理，不仅使纵向抗震支吊架的结构简单，便于生产，另一方面采用三角形的结构特征能使设备在地震等自然灾害的冲击下更好的接受保护。

三、应用场所多样性

《建筑机电工程抗震设计规范》等诸多文献规定了抗震支吊架的应用场所，囊括了娱乐、生活、消防、机电等。广泛应用抗震支吊架是对建筑等基础设施建设的保驾护航。

四、产品组装方便

抗震支架是一种组合起来的部件，科学装备之后看起来整齐漂亮大气，整个装配过程不需要任何焊接和打孔，可以利用现成的部件配备组合，可以更加方便地拆卸，修改和调整，也可以重复使用。

从以上四个方面我们可以了解到抗震支架的优势。自抗震支架被强制要求安装以来，对其的质疑也纷至沓来。对于抗震支架，我们应正确认知，按要求规范安装，防患于未然。
