门型抗震支架如何设计和安装?

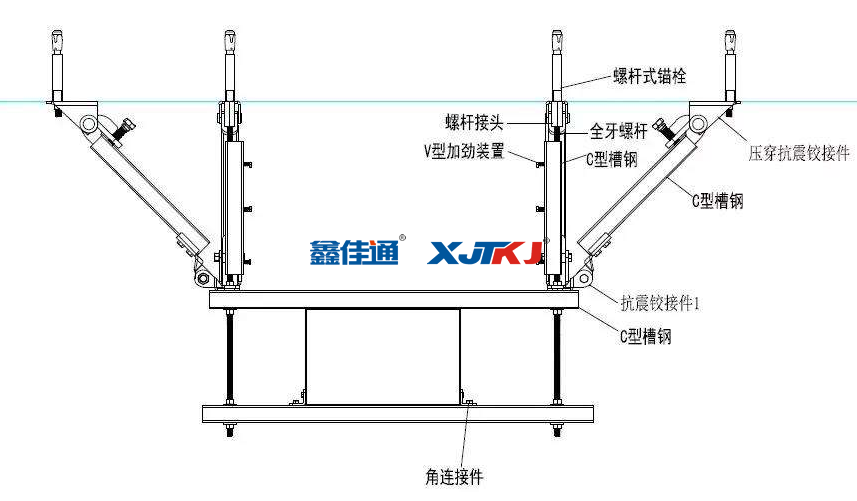

门型抗震支吊架是由两根及以上承重吊架和横梁、抗震斜撑组成的抗震支吊架。门型抗震支吊架具有较强的抗震性能和超强的安全性能,采用与钢筋混凝土连接非常牢固。那么,门型抗震支架是如何设计和安装的呢?
门型抗震支吊架设计
1、门型抗震支吊架至少应有一个侧向抗震支撑或两个纵向抗震支撑;
2、同一承重吊架悬挂多层门型吊架,应对承重吊架分别独立加固并设置抗震斜撑;
3、门型抗震支吊架侧向及纵向斜撑应安装在上层横梁或承重吊架连接处;
4、当管道上的附件质量大于25kg且于管道采用刚性连接时,或附件质量为9kg~25kg且于管道采用柔性连接时,应设置侧向及纵向抗震支撑。
门型抗震支架安装
1、测量、锚栓定位:测量所要安装点的管道规格及管底标高距楼板的高度,来决定全螺纹吊杆的长度、上下两根横梁槽钢的长度、加劲槽钢的长度及斜撑槽钢的长度;确定膨胀锚栓的位置,以便进行钻孔。
2、切料 :根据测量出的数据来决定全螺纹吊杆、上下槽钢、加劲槽钢及斜撑槽钢的长度,然后进行切割,切割完后须要在切口处喷晒金属喷锌剂,避免切口腐蚀。
3、主吊的安装:根据主吊膨胀螺栓的位置,钻孔,进而安装膨胀锚栓及全螺纹吊杆。
4、横梁的安装:安装上下两根横梁,其中下横梁须拧紧,进而安装限位组件,上横梁维持松弛状态。
5、侧向、纵向支撑的安装:定位侧向、纵向支撑的膨胀锚栓的位置,钻孔,进而安装侧向、纵向支撑,上横梁也须安装拧紧。
6、加劲装置的安装:安装加劲装置时,间距应该满足相应的要求。
门型抗震支吊架具备非常高的承受载荷的能力,连接可靠安全性高,抗震性能强。门型抗震支架的设计可以参考《建筑机电工程抗震设计规范》进行相关设计,并有专业的施工团队安装施工已确保门型抗震支架的安装质量和项目工程进度。
