抗震支吊架组成材料及安装

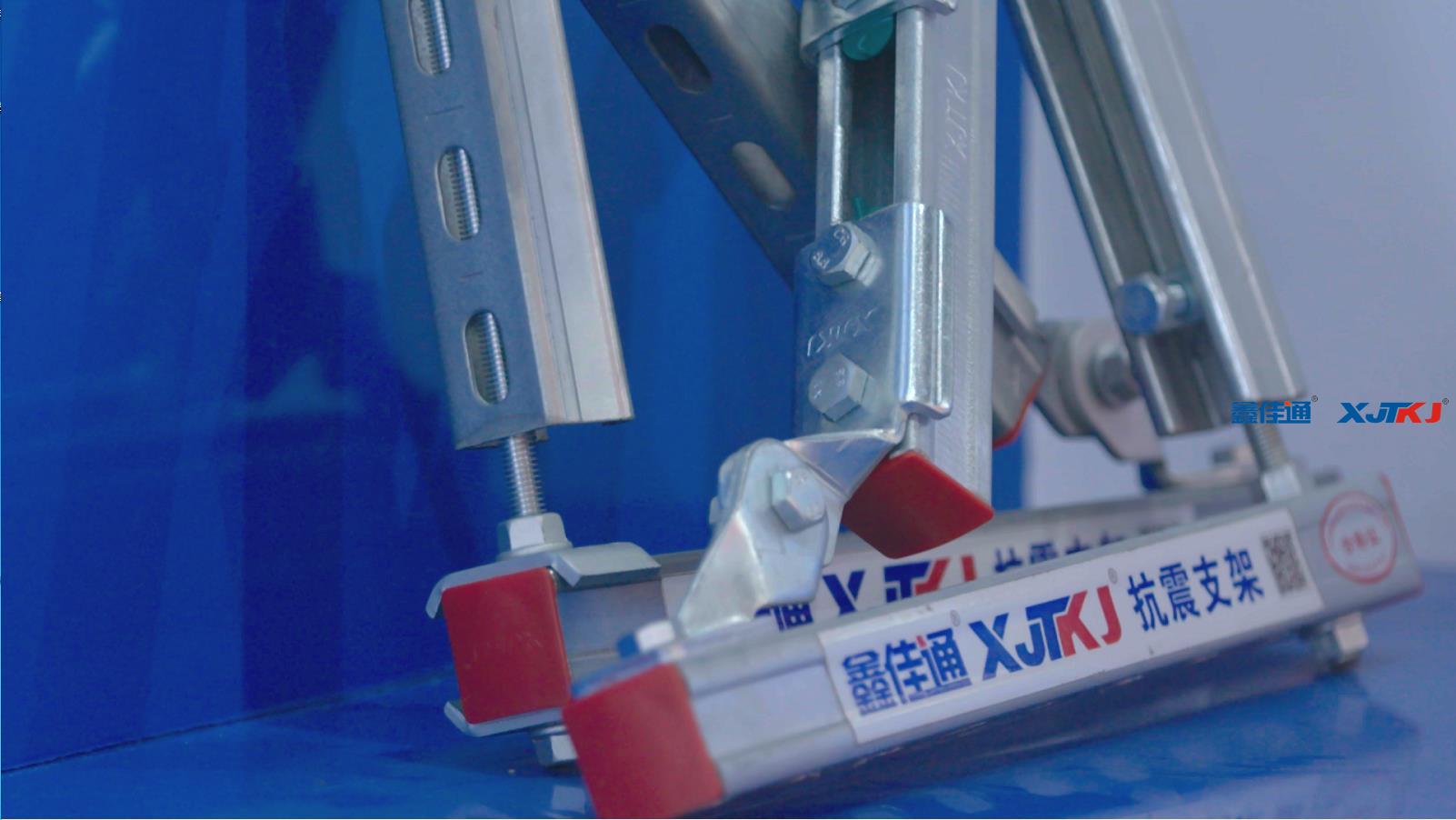

抗震支吊架在地震中应对建筑机电工程设施给予可靠保护，承受来自任意水平方向的地震作用。抗震支吊架是与建筑结构体牢固连接，由锚固体、加固吊杆、抗震连接件及抗震斜撑组成。对于抗震支吊架相关组成、材质、工艺、安装等并不了解，这里将做为重点进行阐述。

抗震支架材料组成

抗震支吊架应用范围主要包括建筑给水、供暖通风与空调、电气、燃气、消防等，也就是我们常指的“风、水、电”的统称，材料配件一般包括：全螺纹吊杆、膨胀锚栓、C 型槽钢/CB型槽钢、六角连接器、管夹、U型管吊架、P型管夹、Ω型夹、加劲装置、可调试铰链、抗震连接座、槽钢螺母（带弹簧）、U型压块、盖板、普通螺母、平垫圈、全牙螺栓、限位组件、塑料端盖等，还需要金属喷锌剂，材料必须符合国家相关规定的要求。

抗震支吊架材料

抗震支吊架主体应用Q235B级以上碳钢或者不锈钢等材料，管道连接构件衬垫材料应采用氯化丁基橡胶或三元乙丙橡胶；支吊架系统的框架、支吊架材料，防腐涂层采用热浸镀锌、电镀锌或其它镀锌工艺。抗震支吊架系统使用的C 型槽钢，截面尺寸有 41mm*21mm、41mm*41mm、41mm*52mm、41mm*72mm，41mm*82mm 、41mm*124mm 等。比如常见的U性槽钢、抗震管卡及抗震连接件一般为为Q235B材质，螺栓抗震、全牙螺杆抗震等级为8.8级，弹簧螺母、六角螺母为8级。

抗震支吊架安装施工工具

切割机、冲击钻、台钻等相关设备，主要工具有角尺、卷尺、扳手、水平尺、手锤等。所采用得设备即经过检验合格方能在工程中使用，不合格设备材料禁止在制作抗震支吊架中使用。

抗震支吊架安装

1、与混凝土结构域连接的锚栓，安装质量取决于锚栓品质、基材性状及安装方法。

2、与钢结构连接的抗震支吊架，因不允许现场加工等方式，必须使用专用夹具（如：U型梁夹、钢结构梁夹等）进行连接。

3、全螺纹吊杆的安装，主要是与长螺母连接。长螺母一段连接与混凝土进行锚固的锚栓，另一端连接全螺纹吊杆。

4、斜撑的安装角度对被支撑管道的受力起到关键作用，同时也会影响到支吊架之间的间距调整。斜撑安装角度应大于或等于30°、且小于等于90°。

抗震支吊架其他主要构件的安装，首先要防止与管道结合处的电化学腐蚀，其次各连接件应按设计的力矩进行锁紧，防止松动。在施工安装时，抗震支吊架的安装人员一般2-3人为组组队作业，在施工效率和人工成本基本为较佳配置。
