给排水消防侧向抗震支架详细介绍
给排水消防侧向抗震支架规范要求及背景
GB50011-2010：
1.0.2条 抗震设防烈度为6度及以上地区的建筑，必须进行抗震设计。
3.7.1条 非结构构件，包括建筑非结构构件和建筑附属机电设备，自身及其与结构主体的连接，应进行抗震设计。
第13章 非结构构件抗震设计的计算与抗震措施。
GB50981-2014：
1.0.4条 抗震设防烈度为6度及6度以上地区的建筑机电工程必须进行抗震设计。
5.1.4条 防排烟风道、事故通风风道及相关设备应采用抗震支架。
7.4.6条 设在建筑物屋顶上的共用天线应采用防止因地震导致设备或部件损坏后坠落伤人的安全防护措施。
GB50981-2014规定了需进行抗震支吊架的设置范围：
悬吊管道中重力大于1.8kN的空调机组、风机等设备；
给排水消防侧向抗震支架DN25以上的燃气管道；
DN65以上的生活给水、消防管道、柔性连接的质量为9kg~25kg的管道附件以及刚性连接的质量大于25kg以上管道附件；
矩形截面面积大于等于0.38m2和圆形直径大于等于0.7m的风管系统；
对于内径大于等于60mm的电气配管及重力大于等于150N/m的电缆梯架电缆槽盒、母线槽；
所有规格的防排烟风道及事故通风风道及其设备。
给排水消防侧向抗震支架设计基本要求
给排水需要设防的室内给水、热水以及消防管道管径大于或等于DN65的水平管道，当其采用吊架、支架或托架固定时，应按本规范第8章的要求设置抗震支架。室内自动喷水灭火系统和气体灭火系统等消防系统还应按相关施工及验收规范的要求设置防晃支架，其管段设置抗震支架与防晃支架重合处，可只设抗震支架。
抗震支架设备的支撑形式还可以分为侧向支撑和纵向支撑，这是按照作用功能进行划分的，侧向支撑主要是用来抵御侧向水平地震力的作用，纵向则是用来抵御纵向的作用力.

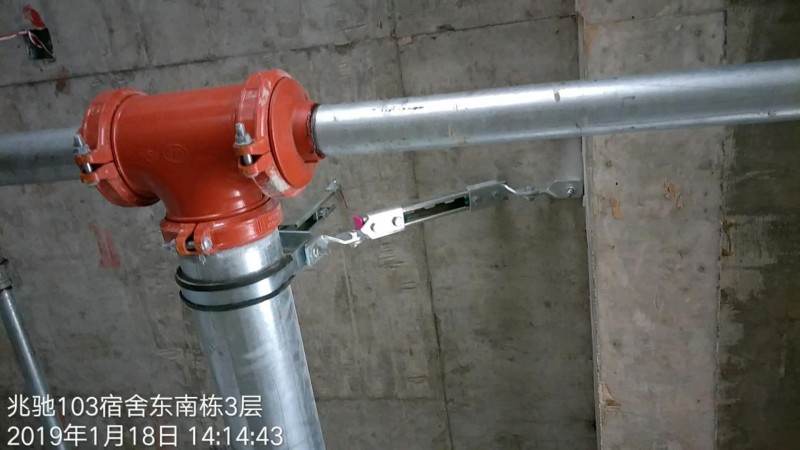

给排水消防侧向抗震支架
给排水消防纵向抗震支架
给排水侧向抗震支架各种规格
| 序号 | 名称 | 型号 | 规格型号 |
| 1 | 给排水消防侧向抗震支架 | X-CCXD65 | DN65 |
| 2 | X-CCXD80 | DN80 | |
| 3 | X-CCXD100 | DN100 | |
| 4 | X-CCXD125 | DN125 | |
| 5 | X-CCXD150 | DN150 | |
| 6 | X-CCXD200 | DN200 | |
| 7 | X-CCXD300 | DN300 | |
| 8 | X-CCXZ-2 | 2管，总管径＜DN300 | |
| 9 | X-CCXZ-3 | 3管，总管径＜DN400 | |
| 10 | X-CCXZ-4 | 4管，总管径＜DN500 | |
| 11 | X-CCXZ-5 | 5管，总管径＜DN600 | |
| 12 | X-CCXZ-6 | 6管，总管径＜DN700 |
总结
给排水消防侧向抗震支架安装侧向支撑又安装纵向支撑，其作用原理是在管道质心水平面上形成互成90°的4个方向上的支撑，水平地震力从任意方向作用，管道均受到保护。成90°安装的两个刚性支撑，因其同时具有抗拉压能力，所以能对管道作水平方向的保护;对柔性支撑，则须做水平面上互成90°的4个支撑。
